詳細介紹

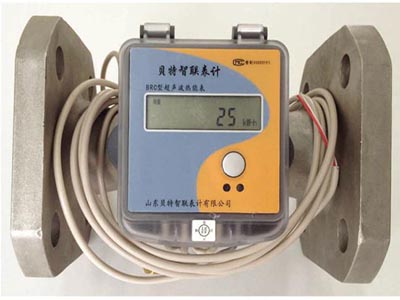

組成結構：由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。
工作原理：利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點：
★ 集流量采集、換能器、顯示模塊于一體，具有微功耗（一塊鋰電池可使用10年以上），體積小等特點；
★ 產品支持M-BUS接口和RS485總線接口，通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用，進行集中管理；
★ 支持水平和垂直兩種安裝方式，滿足不同客戶需求；
★ 采用進口數字時間計算芯片，計量準確度高、穩定性好 ；
★ 溫度傳感器采用優質PT1000保證計量精度；
★ 自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息，具有掉電自恢復功能，安全可靠；
★ 核心部件采用灌裝密封技術，保證不受水質影響，免清洗。
技術參數：
工作原理：利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差，進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點：
★ 集流量采集、換能器、顯示模塊于一體，具有微功耗（一塊鋰電池可使用10年以上），體積小等特點；
★ 產品支持M-BUS接口和RS485總線接口，通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用，進行集中管理；
★ 支持水平和垂直兩種安裝方式，滿足不同客戶需求；
★ 采用進口數字時間計算芯片，計量準確度高、穩定性好 ；
★ 溫度傳感器采用優質PT1000保證計量精度；
★ 自動保存最近18個月的歷史記錄數據，包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息，具有掉電自恢復功能，安全可靠；
★ 核心部件采用灌裝密封技術，保證不受水質影響，免清洗。
技術參數：
| 公稱直徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 常用流量（m3/h） | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 | 750 | 900 | 1200 | 1500 | 2500 | |
| 最小流量（m3/h） | 0.6 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 16 | 24 | 30 | 36 | 48 | 60 | 70 | |
| 最大流量（m3/h） | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1500 | 1800 | 2400 | 3000 | 3600 | |
|
外 形 尺 寸 |
L（mm） | 200 | 200 | 225 | 250 | 350 | 350 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 690 |
| D（mm） | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
| H（mm） | 190 | 210 | 230 | 250 | 500 | 530 | 580 | 650 | 700 | 755 | 810 | 870 | 930 | 1040 | |
| K（mm） | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | |
| n-MA |
4- M16 |
4- M16 |
8- M16 |
8- M16 |
8- M16 |
8- M20 |
12- M20 |
12- M24 |
12- M24 |
16- M24 |
16- M27 |
20- M27 |
20- M30 |
20- M33 |
|
| 溫度范圍（℃） | 4～95 | ||||||||||||||
| 溫差范圍（K） | 3～75 | ||||||||||||||
| 工作壓力（MPa） | ≤1.6 | ||||||||||||||
| 準確度 | 2級 | ||||||||||||||
| 溫度傳感器 | Pt1000 | ||||||||||||||
| 防護等級 | IP54 | ||||||||||||||
| 工作電壓 | 3.6V鋰電池供電，一節電池可連續工作10年以上 | ||||||||||||||
| 環境等級 | 環境A級 | ||||||||||||||
| 通訊類型 | M-BUS / RS-485 | ||||||||||||||
| 壓力損失（MPa） | ≤0.025 | ||||||||||||||
| 安裝位置 | 供水水管/回水水管 | ||||||||||||||
| 安裝方式 | 水平安裝/垂直安裝 | ||||||||||||||
